鋁型材機架圖紙需要標注哪些內容？

文章出處：責任編輯：發布時間：2020-04-28 08:21:36 點擊數：- 【大 中 小】

鋁型材機架加工重要的一步就是圖紙繪制。一般廠家在和客戶溝通的時候，就會詢問有沒有機架三維圖紙？如果有的話，可以直接進行加工；沒有圖紙的話就，廠家的技術人員就會根據客戶提供的尺寸和要求進行圖紙的繪制。那么鋁型材機架圖紙上需要標準哪些內容呢？下面小編就來給大家講解一下。

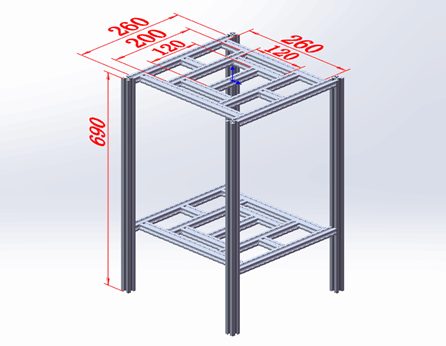

1、尺寸。尺寸屬于圖紙繪制中基礎。機架的長是多少？寬是多少？高是多殺？以及局部區域的尺寸等等，這些皆是需要在圖紙中標注的。下圖中的機架就把需要的尺寸給標準出來了，一目了然。

鋁型材機架圖紙

2、型材規格。有些客戶要求比較仔細的，就會把使用的型材規格給用不同顏色進行標記，在圖紙空白地方在把各個顏色代表的型材規格進行注釋。這樣便于后期加工使用。具體使用的型材規格需要根據機架的承重去選擇。
3、連接方式。機架采用的連接方式也是會在圖紙中進行標注的。一般使用外連接的時候，標記的比較清楚。內連接件的話，還有加工圖紙另行標注的。

鋁型材機架圖紙_副本

4、面板種類。機架上使用面板的話，會標準使用是哪款面板，是否要進行加工以及面板上使用配件。上圖中的機架圖紙進行了詳細的標注了。
以上就是小編講的內容了，大家有什么不明白的地方，可以來咨詢上海啟域金屬哦。10余年鋁型材廠家，提供圖紙繪制和設計解決方案，歡迎咨詢。
