鋁合金型材走線架實物成品的存在，前提示意圖紙少不了，起碼大家有個自己的草圖，讓商家技術人員幫忙繪制CAD圖，圖紙上面使用哪款型材？使用哪種連接方式？使用哪種配件？都有展示，圖紙是實物的靈魂，下面就跟著小編來了解一下鋁合金型材走線架示意圖紙吧！

鋁型材走線架圖紙

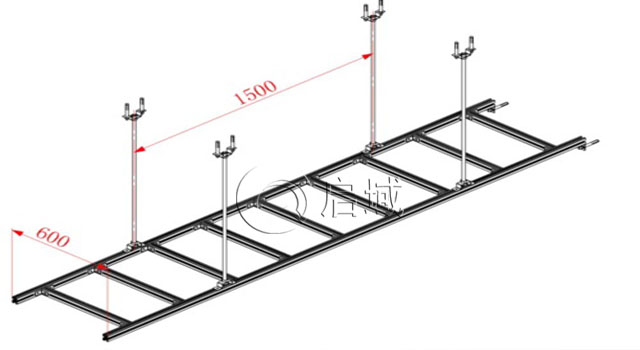

大家來看上面這張圖，就是我們的技術人員與客戶溝通后出的CAD三維圖紙，圖中鋁合金型材走線架選用的是4040型材，每根型材的尺寸都有詳細標志出來，長寬高尺寸數據一個都不能少。
圖中的架走線屬于單層天花吊頂安裝，中間的橫梁柱尺寸是600毫米，橫梁柱之間連接采用的配件是雙孔連接件，連接操作很簡單，兩頭的小彎角正好會伸進鋁型材的槽坑凹處，然后用專用螺絲栓螺母上緊即可。橫梁柱之間的舉例要保持在同等尺寸距離。
這是屬于吊頂走線架，所以有四根獨立柱可以直接與頂部墻壁連接，與墻壁連接使用的配件叫吊桿固定件，用于連接吊桿及吊頂?shù)墓潭?，使用膨脹螺栓打孔墻壁，直接擰緊，連接強度高。

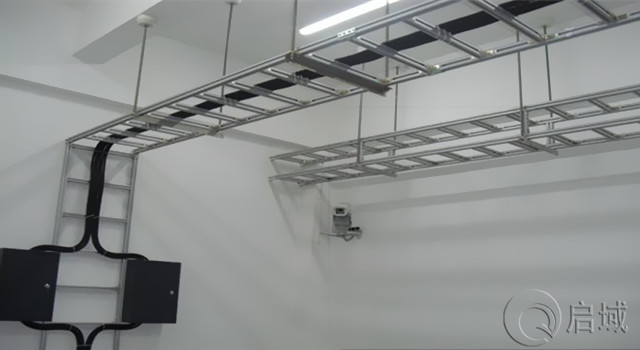

鋁型材走線架

綜上文所介紹大家對鋁合金型材走線架示意圖也有所了解，以后需要定制走線架，或者是其它結構框架大家也知道需要提供什么給商家。上海啟域定制走線架也有10余年，有豐富的行業經驗，在連接上面還可提供視頻指導，設計上面有專業技術給出合理解決方案，歡迎咨詢。
