框架組裝怎么少的了螺栓來做連接呢？工業鋁型材4040在所有型材規格中使用較高，所以就今天就拿工業鋁型材4040為案例來給大家介紹，螺栓為什么拿內六角為案例給大家介紹?因為它的連接強度在所有螺栓中排前列。話不多說，下面就來給大家介紹正題。
如果使用工業鋁型材4040組裝框架使用內六角螺栓來連接，它的規格該如何選擇呢？這里給大家說一下，它分兩種情況，看你內六角螺栓怎么使用？下面就來看一下這兩個案例。
一、十字打孔連接。如果采用十字打孔連接，4040型材上使用的內六角螺栓規格就是M8*45毫米。大家來看這張圖，就是使用十字打孔連接，為什么說使用的螺栓規格是這么大，大家仔細看，螺栓是穿過這個根型材截面與另一根型材連接，型材截面是40毫米，除掉型材尺寸需要增加5毫米與另一根型材固定，如果大家想牢固增加，可以稍等在長點，一般45毫米就可以滿足框架穩固度。

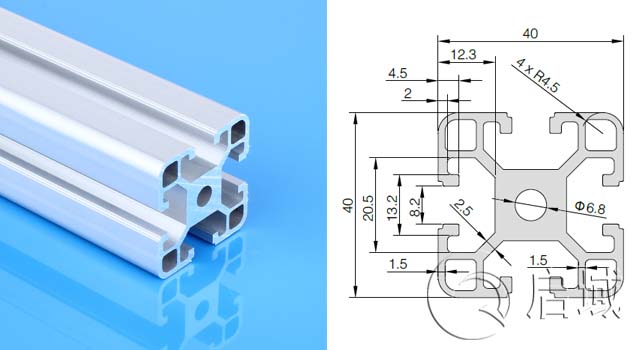

二、角件連接。一般用角件連接框架，很少用內六角螺栓做搭配使用，常用標配的就是T型螺栓+法蘭螺母，但是角件還有一種加工角件，使用鋁合金材料定制的，需要在上加工螺栓圓孔，這樣的圓孔基本上就是用內六角螺栓，大家可以看看圖中案例，就是用內六螺栓來連接框架。它使用的尺寸就跟前面的不一樣的，因為這種連接是在型材槽里面使用，所以它的尺寸我們先來看看選擇的4040型材槽坑尺寸，如果選擇的是4040C，我們就要看看圖紙，它的槽坑深度是12.3毫米，所以我們加上角件的厚度，然后將螺栓的尺寸與角尺寸厚度合計起來就是要選擇的螺栓尺寸，這款型材選擇的內六角螺栓尺寸就是M8*16毫米。
以上是對工業鋁型材4040使用多大規格的內六角螺栓做了簡單介紹，希望文中內容能幫得到大家。上海啟域?qū)I(yè)生產型材及配件，大家如果定制框架不知道如何選擇規格，這里有專業的技術人員一對一服務幫助選型及配件規格。10余年行業經驗，合作企業5000+，值得信賴。
如果使用工業鋁型材4040組裝框架使用內六角螺栓來連接，它的規格該如何選擇呢？這里給大家說一下，它分兩種情況，看你內六角螺栓怎么使用？下面就來看一下這兩個案例。
一、十字打孔連接。如果采用十字打孔連接，4040型材上使用的內六角螺栓規格就是M8*45毫米。大家來看這張圖，就是使用十字打孔連接，為什么說使用的螺栓規格是這么大，大家仔細看，螺栓是穿過這個根型材截面與另一根型材連接，型材截面是40毫米，除掉型材尺寸需要增加5毫米與另一根型材固定，如果大家想牢固增加，可以稍等在長點，一般45毫米就可以滿足框架穩固度。
二、角件連接。一般用角件連接框架，很少用內六角螺栓做搭配使用，常用標配的就是T型螺栓+法蘭螺母，但是角件還有一種加工角件，使用鋁合金材料定制的，需要在上加工螺栓圓孔，這樣的圓孔基本上就是用內六角螺栓，大家可以看看圖中案例，就是用內六螺栓來連接框架。它使用的尺寸就跟前面的不一樣的，因為這種連接是在型材槽里面使用，所以它的尺寸我們先來看看選擇的4040型材槽坑尺寸，如果選擇的是4040C，我們就要看看圖紙，它的槽坑深度是12.3毫米，所以我們加上角件的厚度，然后將螺栓的尺寸與角尺寸厚度合計起來就是要選擇的螺栓尺寸，這款型材選擇的內六角螺栓尺寸就是M8*16毫米。
以上是對工業鋁型材4040使用多大規格的內六角螺栓做了簡單介紹，希望文中內容能幫得到大家。上海啟域?qū)I(yè)生產型材及配件，大家如果定制框架不知道如何選擇規格，這里有專業的技術人員一對一服務幫助選型及配件規格。10余年行業經驗，合作企業5000+，值得信賴。
